教学用弹簧测力计技术要求

点击数：      更新时间：2023-04-25

1规格

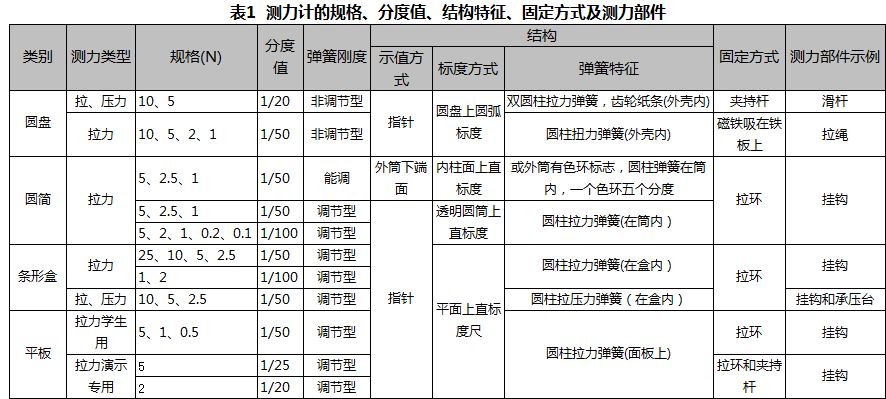

各类型测力计的规格、分度值、结构特征、固定方式及测力部件应符合表1。

1.2 计量性能

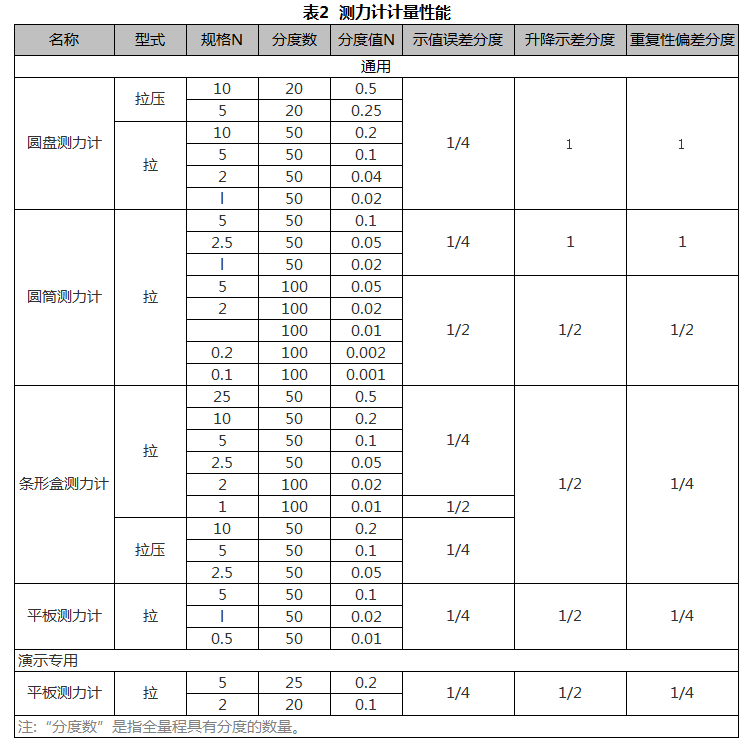

各类测力计的分度值、示值误差、升降示差和重复性偏差计量性能应符合表2。

1.3标度尺和指针

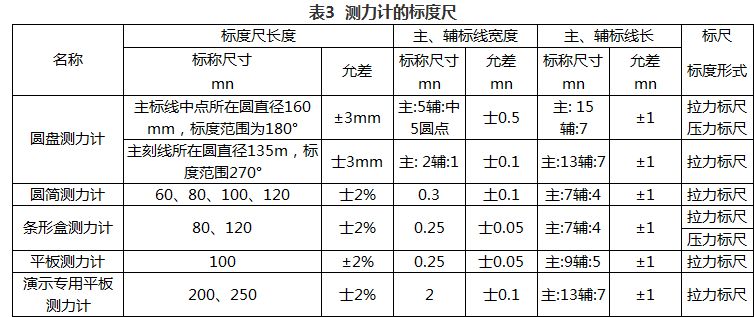

1.3.1各种测力计的标度尺应符合表3

1.3.2 标度线及字迹应清晰、均匀、工整。标度的单位应为“N”。

1.3.3相间 色环颜色应有较大对比度。

1.3.4 所有测力计在零标度及量程的1/5、2/5、3/5、 4/5及满标度处应有标出标度值的数字。

1.3.5尾部为尖状的指针的覆盖标线部分的宽度以及等宽指针的宽度，条形盒和学生用平板类测力计应不大于0.5 mm，圆盘类测力计应不大于3 mm,演示平板测力计应不大于1 mm。

1.3.6指针应覆盖标度线长度的3/4。

1.4 校准机构

1.4.1 各种测力计均应有零位校准机构。调节零位校准机构应不需要使用工具。

1. 4.2可调型测力计应 有弹簧刚度的校准机构，调节平板类测力计的校准机构应不需要使用工具。

1.5 条形盒测力计外壳和平板测力计底板

1.5.1 外壳及底板平面度误差应不大于1.5 mm。

1.5.2 将测力计平放，两端搁起，中部悬空。在面板中部加载4.9 N垂直于面板的力，平面度误差应不大于2 mm。

1.6附件

1.6.1演示测力计

1.6.1.1 演示测力计上应附有不能卸下的二个手动记忆游标，有颜色区分。

1.6.1.2 沿测力计面板的标尺移动记忆游标的力应为1.5 N~2 N。

1.6.1.3 演示测力计背面应能垂直安装夹持杆。夹持杆应采用钢材制作，直径10 mm~11 mm, 长60 mm~80 mm。
